如何把CAD里多个图形合并成块？ 迅捷CAD多个图形合并成块方法分享

很多网友还不知道迅捷CAD编辑器软件该如何把CAD里多个图形合并成块的操作，下面提供了迅捷CAD编辑器软件该如何把CAD里多个图形合并成块的操作教程，来跟着IEfans小编一起学习吧!

迅捷CAD编辑器软件把CAD里多个图形合并成块的相关流程

点击运行迅捷CAD编辑器，软件界面中弹出注册对话框中可看到关于软件相关信息。未注册版可以的免费编辑2M，正式版可以无限制编辑，点击关闭注册窗口进入软件界面。

进入界面后，请选择“编辑器”选项卡，在“绘制”区域选择相应图形进行绘制，如图所示，绘制了三个图形，这里教大家把这几个图形合并成块。

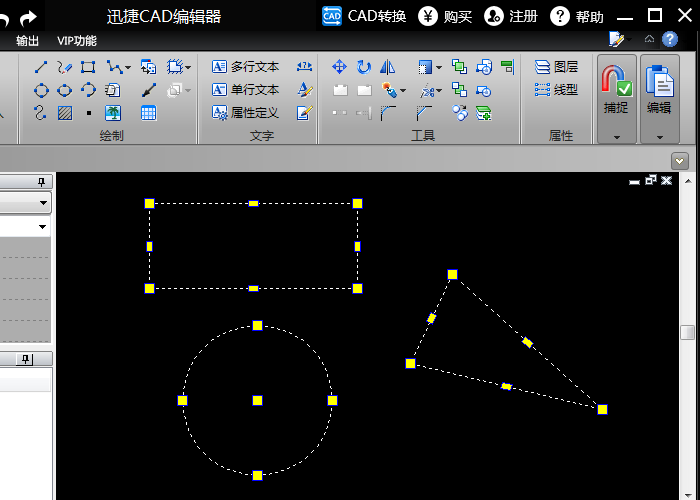

用鼠标选中三个图形，可以看见这三个图形是独立的图块。

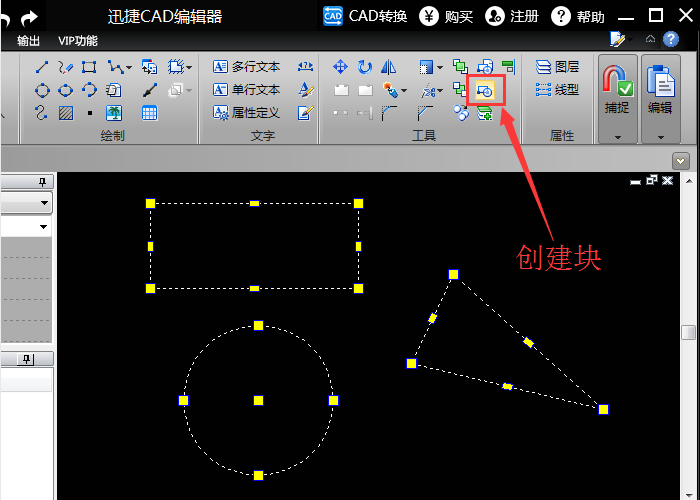

选择完成后，请在软件顶部找到“工具”区域，然后工具菜单中选择“创建块”图标。

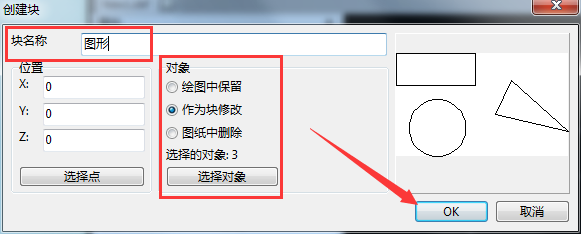

接下来，软件将会自动弹出创建块的对话框，可以在该对话框中看见刚刚选择的三个图形。请在该对话框的“块名称”中输入块的名称，然后在对象列表中选择“作为块修改”，设置完成后，请点击“OK”按钮。

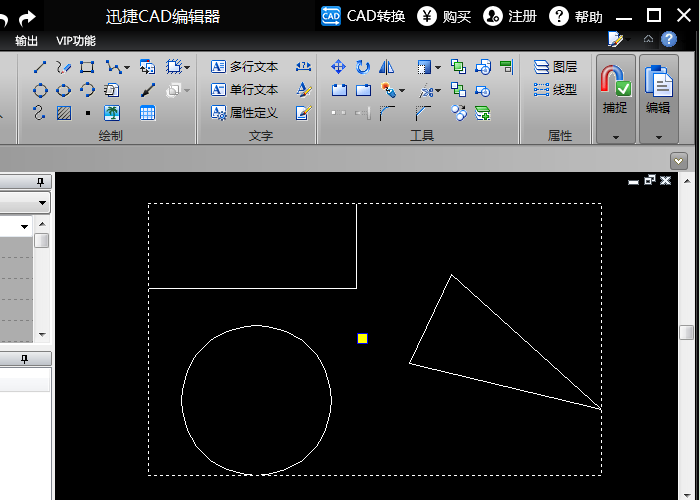

最后就可以在软件界面查看到这三个图形已经合并成一个块了。
