在AutoCAD的实际使用过程中，我们常常需要为一个项目绘制成套图纸，如何保证图纸的统一性、美观性？一般我们会选择制作一个适宜的图框，标明项目名称、图纸所绘部分、特殊说明、设计出图方等等必须的细节，再将图框直接设置在每个布局中，下面小编就为大家带来图框的加载方法。
AutoCAD图框设置方法：
在这里小编以常用A3图框为例，其他尺寸的图框设置方法大同小异，只需要稍改图框大小、布局即可。首先我们需要新建一个布局，在布局中点击右键在弹出的菜单中选择新建布局，在布局中演示具体操作。
打开我们提前制作好的图框CAD文件，全选(CTRL+A），想要简单点的小伙伴可以选择制作单个框，这样的话直接框选即可。当然大部分情况下，由于图纸的复杂性，需要说明的内容较多，可能需要制作多行多列的图框，这时就需要我们用框选，选中后，然后复制（CTEL+C)，重新切换到我们的刚才的新建布局中。

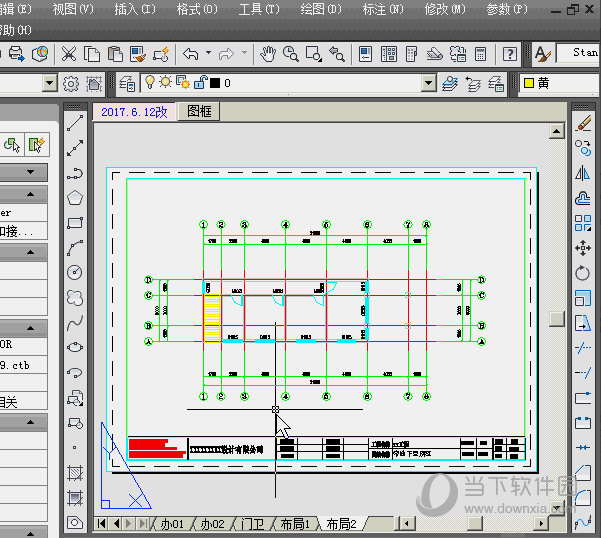

在我们新建的布局中滑动鼠标滑轮到图纸中央位置，然后粘贴（CTRL+V）图框到当前界面。我们的图框由于采用的比例是1:1，所以在当前界面显示会过大，无法看到全部图框。为了大家操作方便，我们可以选择全部显示，具体操作如下：输入命令Z回车输入A再次回车。这样图框就能全部显示在软件界面内。
AutoCAD相关攻略推荐:
显示全部图框之后会出现一个问题：原来的视口已经非常小，基本上看不到。不用担心，直接删除原来的视口新建一个即可。点击视图视口一个视口，将图框中要显示模型的位置进行拖拽，可以直接形成视口。
双击进入视口，可以通过鼠标滑轮调整模型空间到你需要的程度，位置有偏差的可以采用平移工具解决。
到此图框就顺利的插入到CAD图纸中了，点击打印，然后设置打印页面的内容，点击预览就可以观察到以下效果：
