钣金展开尺寸如何快速计算

钣金加工在工业领域应用广泛，准确计算钣金展开尺寸至关重要。下面为大家全面介绍钣金展开尺寸的快速计算方法。

一、基本原理

钣金展开是将三维的钣金件转化为二维平面图形，计算其展开尺寸主要依据钣金件的几何形状和折弯规则。对于直角折弯，其展开长度等于折弯前的长度加上折弯处的中性层长度。中性层是折弯过程中长度不变的一层，通常取板厚的中心位置。

二、常见形状计算

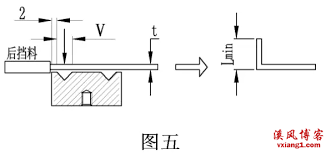

1. 直角折弯：假设板厚为 t，折弯内半径为 r，折弯角度为α。则中性层半径 r = r + t/2 。展开长度 l = l1 + l2 + απr/180 ，其中 l1 和 l2 为折弯前两边的长度。

2. u 形折弯：类似直角折弯的计算方法，展开长度为两边直线段长度加上两个折弯处中性层的弧长。

3. 圆形钣金件：若圆形钣金件要进行下料展开，其展开长度就是圆的周长。周长 c = 2πr ，其中 r 为圆形钣金件的半径。

三、计算步骤

1. 首先，仔细分析钣金件的结构，确定各个折弯的角度、内半径以及板厚等参数。

2. 然后，按照上述不同形状的计算公式，分别计算每个部分的展开尺寸。

3. 最后，将各部分展开尺寸相加，得到整个钣金件的展开尺寸。

四、注意事项

在计算过程中，要确保参数的准确性，特别是板厚和折弯内半径。不同材质的钣金，其性能可能会影响折弯中性层的位置，必要时需根据实际情况进行调整。同时，要注意单位的统一，避免因单位换算错误导致计算结果偏差。

通过掌握钣金展开尺寸的快速计算方法，能有效提高钣金加工的效率和精度，减少材料浪费，降低生产成本。无论是简单的直角折弯还是复杂的多形状组合钣金件，都能准确快速地计算出展开尺寸，为钣金加工提供有力保障。
