AutoCAD2007如何使用图案填充

在autocad2007中，图案填充是一项常用的绘图操作，能帮助我们快速区分不同区域和表达特定的图形信息。以下是详细的使用方法。

首先，打开autocad2007软件并绘制好需要填充图案的图形。确保图形边界清晰，没有重叠或未封闭的区域。

接着，点击“绘图”菜单，选择“图案填充”选项，或者直接在命令行输入“bhatch”并回车，都会弹出“图案填充和渐变色”对话框。

在该对话框中，“类型和图案”选项卡是关键设置区域。“类型”下拉列表中有预定义、用户定义和自定义三种类型。一般常用的是预定义类型，它提供了丰富多样的填充图案可供选择。

点击“图案”下拉箭头，可以浏览各种预定义图案。找到适合的图案后，可通过“样例”查看实际效果。如果觉得现有图案都不合适，还可以通过点击“自定义图案”按钮，加载更多自定义图案。

“角度和比例”选项也很重要。“角度”用于设置图案的倾斜角度，“比例”则控制图案的疏密程度。不同的图形和需求可能需要调整不同的角度和比例值，以达到理想的填充效果。

“边界”选项卡用于确定填充的区域。点击“添加：拾取点”按钮，然后在要填充的区域内任意点击一点，autocad会自动识别并选中该区域的边界。如果边界有误，可点击“删除边界”进行调整。

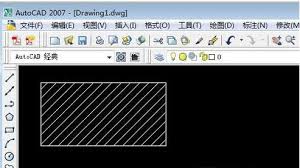

设置好各项参数后，点击“确定”按钮，所选区域就会被填充上指定的图案。

此外，“渐变色”选项卡可用于创建渐变色填充效果，为图形增添别样的视觉效果。

通过熟练掌握autocad2007的图案填充功能，能让我们的绘图工作更加高效、美观，准确传达设计意图。
