AutoCAD2007如何画指定尺寸的矩形

在autocad2007中绘制指定尺寸的矩形，有多种便捷方法。

一、使用矩形命令

首先，点击绘图工具栏中的“矩形”按钮，或者在命令行输入“rectang”并回车。然后，指定第一个角点的位置。这可以通过鼠标在绘图区域直接点击确定，或者输入精确的坐标值。接着，指定另一个角点。此时，如果要绘制精确尺寸的矩形，可通过相对坐标来确定。例如，已知矩形长度为10，宽度为5，第一个角点为坐标原点(0,0)，那么第二个角点可输入相对坐标(@10,5)，这样就能绘制出长为10、宽为5的矩形。

二、利用尺寸输入

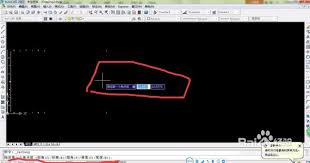

在指定第二个角点时，还可以直接输入矩形的长和宽尺寸。方法是先指定一个角点后，输入“d”并回车，接着输入矩形的长度值，回车后再输入宽度值，最后指定另一个角点位置，即可画出指定尺寸的矩形。

三、通过特性面板调整

绘制好矩形后，如果需要修改尺寸，可以选中矩形，然后右键点击，选择“特性”。在特性面板中找到“长度”和“宽度”选项，直接修改相应数值，矩形尺寸就会随之改变。

四、精确绘图设置

为了更精确地绘制指定尺寸矩形，可进行一些设置。比如，打开状态栏中的“对象捕捉”和“正交”功能。“对象捕捉”能帮助准确捕捉到矩形的角点等关键位置，“正交”则确保绘制的直线是水平或垂直方向，便于绘制出规整的矩形。同时，还可以设置单位精度，在菜单栏中选择“格式”-“单位”，调整长度精度，使绘制的矩形尺寸更符合要求。

总之，在autocad2007中绘制指定尺寸矩形，通过合理运用矩形命令、尺寸输入、特性面板调整以及精确绘图设置等方法，能够高效、准确地完成绘制任务。
