使用Axure制作出一个左侧二级切换效果的具体操作流程

相信使用Axure的用户还是蛮多的，不过你们晓得Axure如何制作出一个左侧二级切换效果呢?下文就为你们带来了使用Axure制作出一个左侧二级切换效果的具体操作流程。

一、基础准备工作

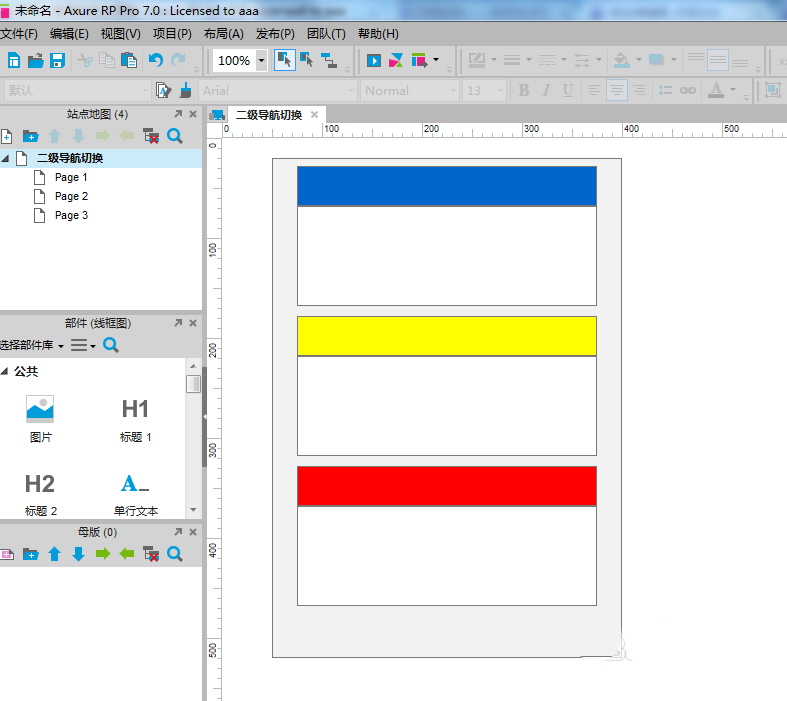

1、首先大家通过Axure的部件--矩形，建立如图所示的图样。(基础的我就不太细说了)，底色图：灰色，w350/h500;三个彩色的矩形：w300/h40;分别命名为1,2,3，无色的三个矩形：w300/h100;分别对应彩色的命名11,22,33，调整一个彩色的矩形对应一个白色的矩形，排版如图所示;

2、将11,22,33设置为隐藏状态，设置方法：选择图形，在右侧的“部件属性和样式”，选择hidden(隐藏)。

3、调整位置，选择2和22两个矩形，向上移动，至1的下边缘和2的上边缘对齐。同样移动3和33，与2的最下边缘对齐，如图所示

二、用例的设置方法

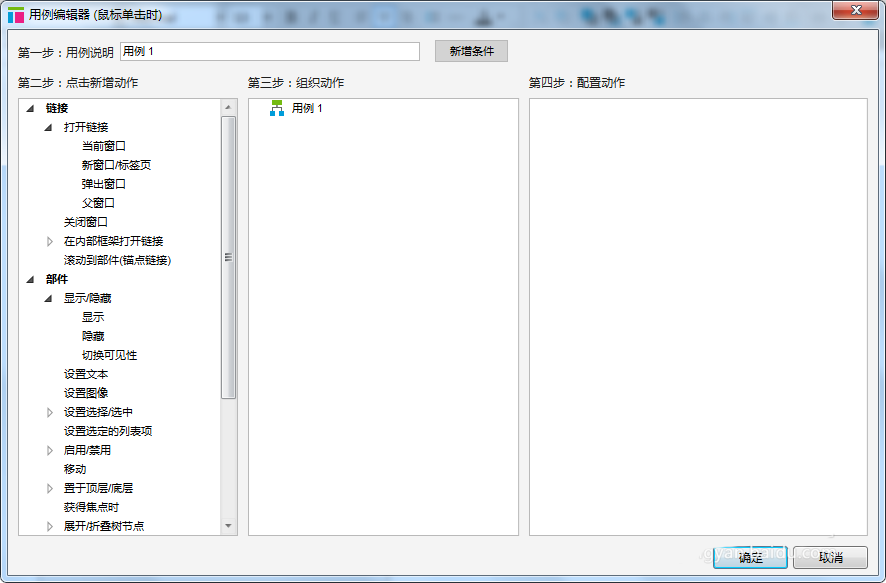

1、选择蓝色的矩形(也就是1);在“部件交互和注释”-“鼠标单击时”，右键“新增用例”;弹出用例编辑器

2、在用例编辑器，选择"部件“-切换;在最右侧“第四步 配置动作”，选中"11",可见性选择“切换”，并在”更多选项“中选择”展开部件“;选择“22”，可见性选择“隐藏”，选中“收起部件”，其他默认;

选择“33”，可见性选择“隐藏”，选中“收起部件”，其他默认;点击确认;设置完成后，如图所示

3、选择黄色矩形2，在“部件交互和注释”-“鼠标单击时”，右键“新增用例”;弹出用例编辑器;在用例编辑器，选择"部件“-切换;在最右侧“第四步 配置动作”，选中"22",可见性选择“切换”，并在”更多选项“中选择”展开部件“;选择“11”，可见性选择“隐藏”，选中“收起部件”，其他默认;选择“33”，可见性选择“隐藏”，选中“收起部件”，其他默认;点击确认，设置完成后，如图所示

4、选择红色矩形3，在“部件交互和注释”-“鼠标单击时”，右键“新增用例”;弹出用例编辑器;在用例编辑器，选择"部件“-切换;在最右侧“第四步 配置动作”，选中"33",可见性选择“切换”，并在”更多选项“中选择”展开部件“;选择“11”，可见性选择“隐藏”，选中“收起部件”，其他默认;选择“22”，可见性选择“隐藏”，选中“收起部件”，其他默认;点击确认，设置完成后，如图所示

5、点击F5预览或者生产原型文件。建议用IE查阅。完成后如图，大家点击试试吧。

按照上文为你们分享的使用Axure制作出一个左侧二级切换效果的具体操作流程，你们是不是都学会操作的方法啦!
