Creo怎么标注参考尺寸

在使用creo进行产品设计时，标注参考尺寸是一项重要的操作，它能帮助设计师更好地理解和展示模型的相关信息。下面就来详细介绍一下creo中标注参考尺寸的方法。

首先，打开需要标注参考尺寸的模型文件。进入绘图模式后，找到“注释”选项卡。在该选项卡中，可以看到多种标注工具。

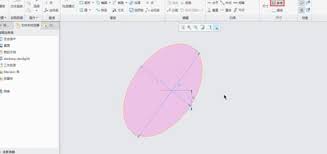

要标注参考尺寸，点击“尺寸”命令。此时，鼠标指针会变为尺寸标注状态。选择要标注尺寸的两个元素，比如两条边、两个点等。选择完毕后，合适的位置会出现一个临时尺寸标注。

接下来，将这个临时尺寸转换为参考尺寸。在尺寸值上右键单击，会弹出一个菜单。在菜单中找到“属性”选项。

进入属性设置窗口后，在“公差和精度”选项卡中，找到“显示”部分。在这里，可以看到“参考”选项。勾选“参考”复选框，然后点击“确定”按钮。这样，该尺寸就会被标注为参考尺寸，其颜色通常会与普通尺寸有所区别，比如变为灰色等，以表示它是参考性质的。

除了上述方法，还可以在标注尺寸时直接指定为参考尺寸。在点击“尺寸”命令后，先按住键盘上的“ctrl”键，再选择要标注的元素。完成选择后进行标注，此时标注出的尺寸会自动被识别为参考尺寸。

参考尺寸在设计过程中起着重要作用。它可以用于展示模型的一些辅助信息，比如两个特征之间的距离、某个特定形状的大小等，帮助设计师更清晰地表达设计意图。同时，参考尺寸不会影响模型的实际几何形状和尺寸驱动关系，即使修改了参考尺寸的值，模型也不会发生相应的改变。

在标注参考尺寸时，要注意选择合适的元素进行标注，确保标注的尺寸能够准确反映模型的相关信息。并且，合理使用参考尺寸可以使工程图更加清晰、易读，便于团队成员之间的沟通和交流。通过掌握creo中标注参考尺寸的方法，设计师能够更高效地完成设计任务，提升设计质量。
