ABAQUS怎么导出计算数据

编辑:秩名2025-07-10 13:16:10

abaqus是一款强大的有限元分析软件,在工程领域有着广泛应用。导出计算数据对于后续的分析和验证至关重要。

一、结果文件类型

abaqus计算完成后会生成多种结果文件,如odb文件。odb文件包含了丰富的模型信息和计算结果,是后续数据导出的基础。

二、常用导出方式

1. 场输出变量

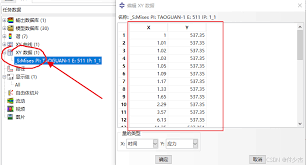

- 在abaqus/cae中,通过“visualization”模块打开结果文件。然后选择“tools”菜单下的“xy data”选项,点击“create”。

- 在弹出的对话框中,可以选择要导出的场输出变量,如位移、应力、应变等。还能指定输出位置、输出频率等参数。例如,要导出某一节点在整个加载过程中的位移数据,就可以按上述步骤进行设置。

2. 历史输出变量

- 同样在“visualization”模块,对于历史输出变量,可在“tools”菜单下的“history output”选项中进行操作。

- 这里能选择特定的历史变量,如节点力、反力等进行导出。比如,导出某一单元在某个时间步的应力增量,通过设置相应参数即可实现。

三、数据格式选择

导出的数据可以保存为多种格式,如csv格式。csv格式简单易读,便于在excel等软件中进一步处理和分析。

- 在导出设置中,选择csv格式后,还可设置数据的分隔符等参数。例如,用逗号作为分隔符,这样导出的数据在excel中能方便地分列显示。

四、多模型数据合并

如果有多个相关模型的计算结果需要合并导出,可以利用abaqus的脚本功能。

- 通过编写python脚本,读取不同模型的结果文件,提取所需数据并整合到一个新的文件中。这样能更全面地对数据进行综合分析。

通过以上从结果文件类型、常用导出方式、数据格式选择到多模型数据合并等多个维度的方法,可以有效地从abaqus中导出计算数据,为工程研究和设计提供有力支持。
